plettac SL 70/100

Фасадно рамково скеле Plettac SL 70/100 — едно от най-разпространените скелета в света, чиято система за свързване и присъединяване на отделните елементи е заимствана от множество различни производители. Само с няколко основни компонента, скелето се сглобява бързо и безопасно.

Plettac SL се характеризира с много бърз монтаж и демонтаж, без необходимост от допълнителни инструменти, ключове или чук, при което отделните компоненти се самозаключват и фиксират с щифтове. Всички стоманени части са горещо поцинковани и предназначени за дългосрочна употреба. Системата предлага голямо разнообразие в избора на отделни по вид и размер елементи.

Произведено в Германия, продукт на ALTRAD plettac-assco GmbH. Разрешително в съответствие с техническите изисквания, определени от БДС EN 12810 и БДС EN 12811. Намира широко приложение във високо и ниско гражданско строителство, както и за изпълнението на различни видове СМР от програмите за енергийна ефективност.

Галерия Plettac SL

Спецификация Plettac SL

Видео

Прочети повече за Фасадно рамково скеле Plettac SL 70/100

Основни компоненти на система фасадно скеле Plettac SL 70/100

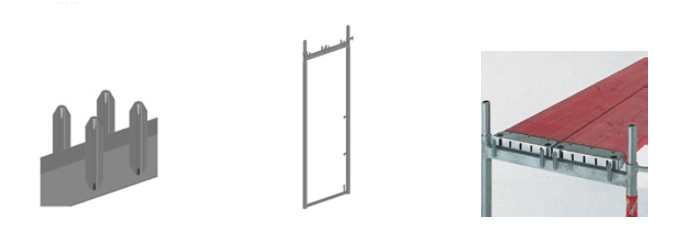

1. Вертикална рамка

Вертикалната рамка е основен компонент на този тип скелета. Тя е затворена и се състои от две вертикални стойки от тръба с диаметър ф 48,3 мм., свързани в горния и в долния край с два напречни хоризонтални ригела. Горния ригел служи като опора, върху която лягат и се свързват платформените елементи, формиращи работната площадка. Формата на този ригел и начина за присъединяване на платформените елементи характеризират системата. Във фасадното скеле plettac SL, горния ригел е с правоъгълно сечение, като към него на точно определени места са заварени къси звездни болтове, които служат като „водачи“ при монтажа на платформените елементи.

От вътрешната страна на вертикалната рамка, върху една от стойките за заварени щифтове за присъединяване на горен и междинен предпазен парапет, както и усилен щифт за свързване на диагоналите. Предлагат се вертикални рамки оборудвани с щифтове за присъединяване на предпазните парапети, разположени симетрично върху двете вертикални стойки.

Долният ригел на вертикалната рамка, който свързва вертикалните стойки на системата plettac SL е с кръгло сечение. Предназначен е не само за затваряне и укрепване на вертикалната рамка, а служи и като заключващ елемент за платформените елементи. Когато върху изградена работна площадка се постави втори ред вертикални рамки, долния ригел затваря пространството върху платформените елементи и ги предпазва от неволно повдигане, преобръщане или разместване. Върху долния ригел е заварен и щифт, който служи за монтаж на предпазните бордови елементи.

2. Диагонали

В системата plettac SL са предвидени вертикални диагонални връзки, които осигуряват устойчивостта на конструкцията. Представляват тръба с диаметър ф 48,3 мм., в краищата на която и на точно определено осово разстояние, се намират отвори за присъединяването им. Дължината на диагоналите е съпоставена с дължината и височината на работното поле на скелето. Вътрешно монтирани диагонали биха намалили пространството за преминаване, поради което в системата plettac SL те са изнесени от външната страна и осигуряват максималния обем и комфорт за преминаване и работа. Щифтът за присъединяване на диагоналите е разположен в пресечната точка на стойките и подовите покрития.

Колкото по-близо са свързани диагоналите с пресечната точка по оста на стойката и оста на пътеките, толкова по-малки са ексцентрицитетите и произтичащите от тях допълнителни моменти. Това подобрява и увеличава носимоспособността на системата. В следствие на константните и идеално дефинирани статично точки на присъединяване, по време на монтаж, скелето plettac SL се нивелира самостоятелно. Това го определя като едно от най-бързите за сглобяване скелета в света, без необходимост от допълнителни инструменти. Задължително е да бъде нивелиран единствено първия етаж от конструкцията, след което всеки следващ се изправя автоматично. Пестенето на време се допълва с всяко следващо допълнително изградено във височина ниво.

3. Платформен елемент

В plettac SL платформите са основни системни компоненти, които поемат върху себе си натоварвания и служат като конструктивен елемент. Платформената площ е съставена от един или повече платформени елемента, на едно ниво и в едно поле на скелето. Предоставят сигурен достъп до работното място и осигуряват безопасност при работа на височина.

Предлагат се изпълнения с различни видове материали като: дърво, стомана, алуминий, или в комбинация от тях. Завършват в краищата си с отвори, в които влизат звездните болтове, заварени на горния ригел на рамката с бърз и опростен монтаж. Още едно от характерните свойства на системата „plettac SL“ е точния метричен размер на хоризонталните компонентите с размери по дължина от: 74, 110, 150, 200, 250, 300 и 400 см. Това от своя страна е едно незаменимо качество, което в практиката дава възможност за симетрично или несиметрично разделяне на работната площадка на 2, 3 или повече работни полета.

Произведено в Германия с разрешение за допускане до употреба № Z-8.1-29, издадено от Германския Институт за Строителна Техника. Горещо поцинковано или от алуминий, в съответствие с техническите изисквания определени по БДС EN 12811.

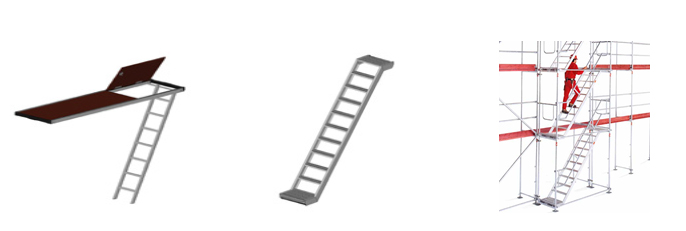

Изкачване по височина се осъществява с помощта на системен платформен елемент, осигуряващ достъп за преминаване през люк в работната площадка или външно стълбище.

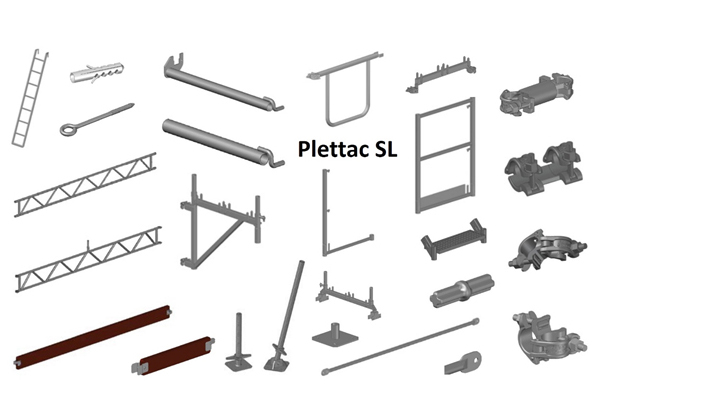

Допълнителни компоненти

Производителите на plettac SL предлагат широка гама от допълващи системни и несистемни елементи като: конзоли, предпазни козирки, ферми и други, който спомагат за бързо и лесно напасване към начупени или издадени форми на фасадата.

Към тях спадат и елементите формиращи задължителната тристранна странична защита на работните площадки, състояща се от основен парапет, междинен парапет и бордова дъска.

Цена по договаряне след официално запитване!
